علوم نهم صفحه 101

پاسخ فعالیت 1 صفحه 101 علوم نهم

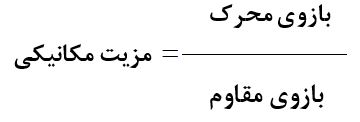

پرسش: نشان دهید در اهرم‌ها و در شرایط تعادل، مزیت مکانیکی از رابطه زیر نیز به دست می‌آید.

پاسخ:

در اهرم‌ها در شرایط تعادل اندازه گشتاور نیروی محرک و گشتاور نیروی مقاوم با هم برابرند.

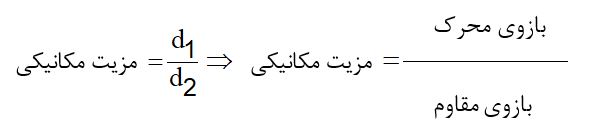

با توجه به تعریف مزیت مکانیکی، یعنی نسبت نیروی مقاوم به نیروی محرک برابر با مزیت مکانیکی است ؛ بنابراین به جای آن می‌توانیم بنویسیم:

پاسخ فعالیت 2 صفحه 101 علوم نهم

پرسش: اهرم‌ها در بسیاری از ماشین‌های معمولی، دیده می‌شوند. اهرم‌ها را می‌توان برحسب محل قرار گرفتن تکیه‌گاه، نیروی محرک و نیروی مقاوم بررسی کرد. در هر یک از شکل‌های زیر تکیه‌گاه، محل وارد کردن نیروی محرک و نیروی مقاوم را نشان دهید. از وزن اهرم‌ها صرف‌نظر می‌شود.

پاسخ:

۱) اهرم نوع اول: تکیه‌گاه بین نیروی مقاوم و نیروی محرک قرار دارد. مانند انبردست، آچار فرانسه، قیچی و …

۲) اهرم نوع دوم: نیروی مقاوم بین تکیه‌گاه و نیروی محرک قرار دارد. مانند فندق شکن فرغون، دربازکن و …

۳) اهرم نوع سوم: نیروی محرک بین تکیه‌گاه و نیروی مقاوم قرار دارد.‌مانند انبر، قندگیر، چوب ماهیگیری و …
